インダクタ:業界最高水準のQ特性を実現した高周波インダクタの量産化
- 0402サイズで業界最高水準※のQ特性20 typ.(@1.0GHz)を実現
2014年2月18日
TDK株式会社(社長:上釜 健宏)は、業界最高水準※のQ特性を実現した積層工法の高周波回路用インダクタMHQ0402Pシリーズを開発し、2014年2月より量産を開始したことを発表します。

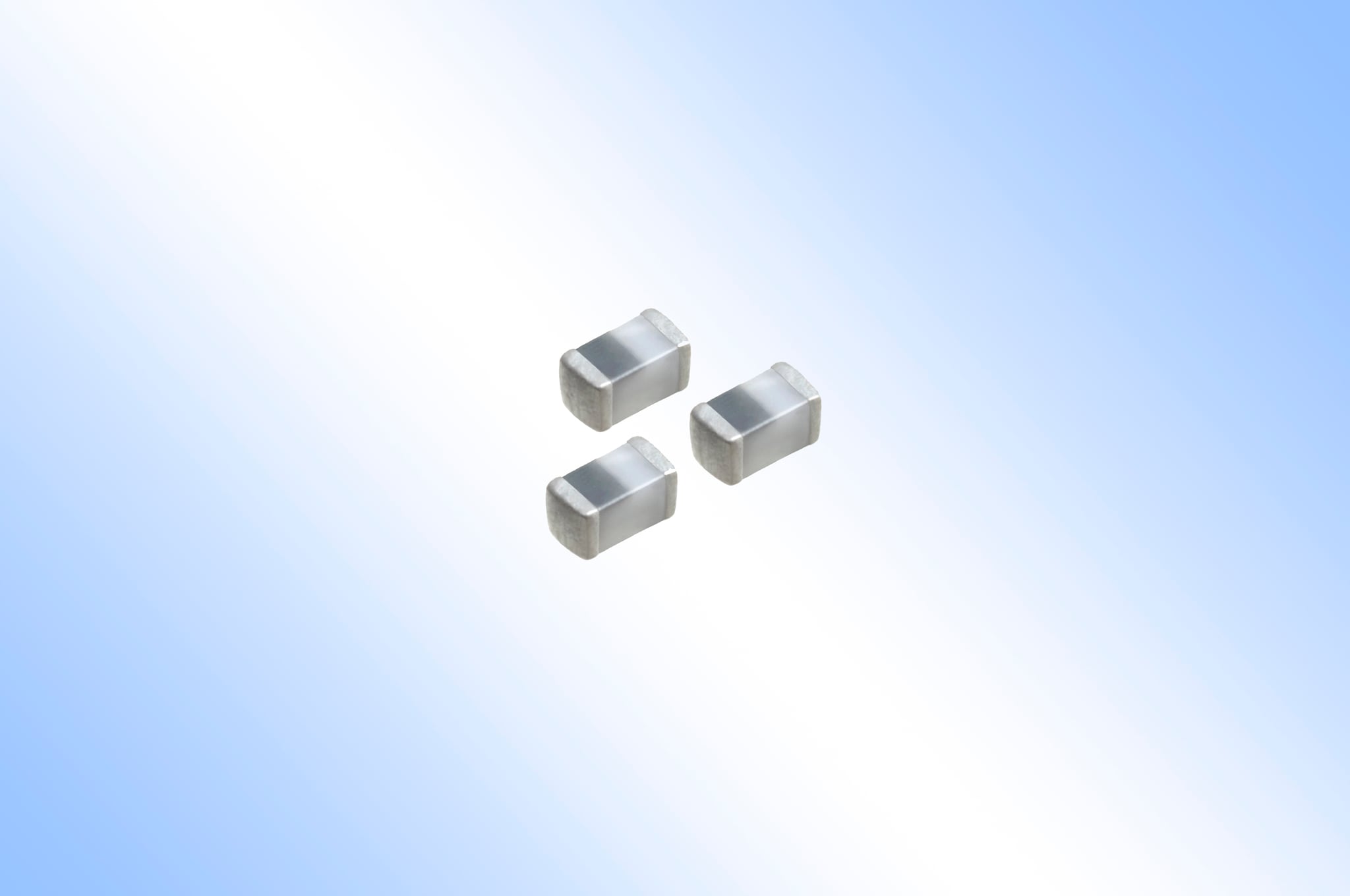

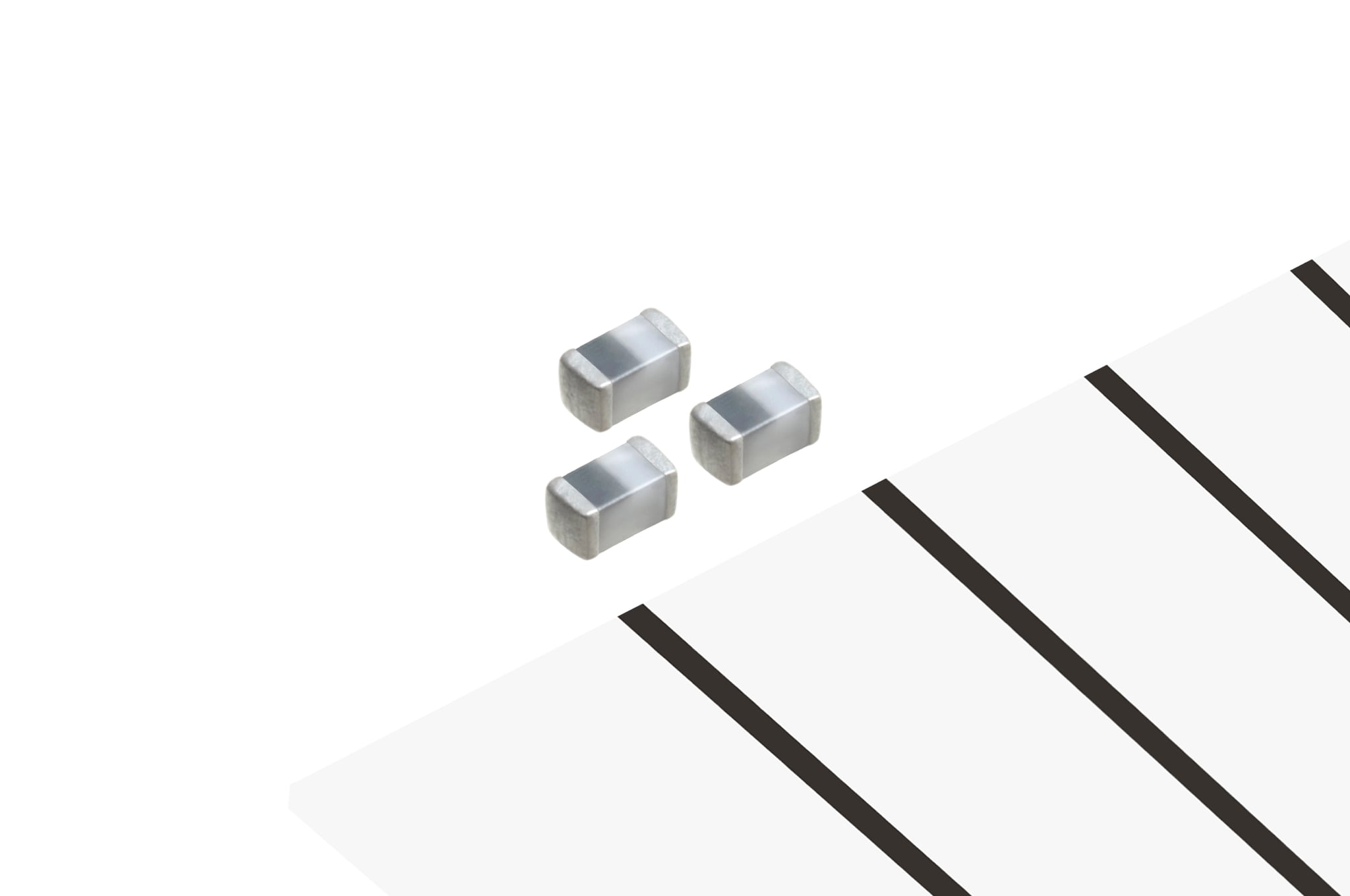

MHQ0402P( L:0.44×W:0.24×H:0.24mm)シリーズは、1.0GHzのQ特性20(インダクタンス:0.2nHの場合)を実現し、弊社従来製品であるMLG0402Qと比較して30%強アップしました。また、高いQ特性を持つMHQ-Pシリーズの従来最小サイズMHQ0603P(L:0.65×W:0.35×H:0.35mm)と比較して、体積で70%減および実装面積で53%減と小型化し省スペースに貢献します。
本シリーズは、当社独自の誘電体材料、内部電極断面のハイアスペクト化とL字型端子の形状設計を最適化することにより、小型(L:0.44×W:0.24×H:0.24mm)でありながら高いQ特性を実現しています。
近年のモバイル機器は、多機能化を背景に省スペース化が課題となっており、同時に高いQ特性で高周波回路の高効率化に応えます。
高いQ特性を持つ従来シリーズのMHQ1005P(L:1.0×W:0.6×H:0.5mm)およびMHQ0603P(L:0.65×W:0.35×H:0.35mm)に本シリーズを加えた3シリーズで多様な設計用途に対応し豊富なラインアップを提供します。
- ※2014年2月現在、TDK調べ
用語集
Q:任意の周波数における誘導性リアクタンスと抵抗の比率を表し、その効率性を数値化したもの。Qの値が高いほど、損失が少ない理想的なインダクタとしての特性を持つことになる。
主な用途
-
- スマートフォン、タブレット端末、ブルートゥース、Wi-Fi
- 移動体通信各種機器の高周波回路、高周波モジュール(PA、VCO、FEM等)
主な特長と利点
-
- 高いQ特性による高周波回路の損失低減
- 従来製品MHQ0603-P比較で体積70%減、実装面積で53%減し省スペースに貢献
主な電気特性
-
製品名 MHQ0402Pシリーズ インダクタンス[nH] 0.2~33.0 Q typ.@1.8GHz 30~14 自己共振周波数[GHz]typ 18.7~2.2 直流抵抗[Ω]typ 0.02~2.48 定格電流[mA]max 320~130
生産・販売計画
-
- サンプル価格 :10円/個
- 生産拠点 :日本
- 生産予定 :2,000万個/月(当初)
- 生産開始 :2014年2月
