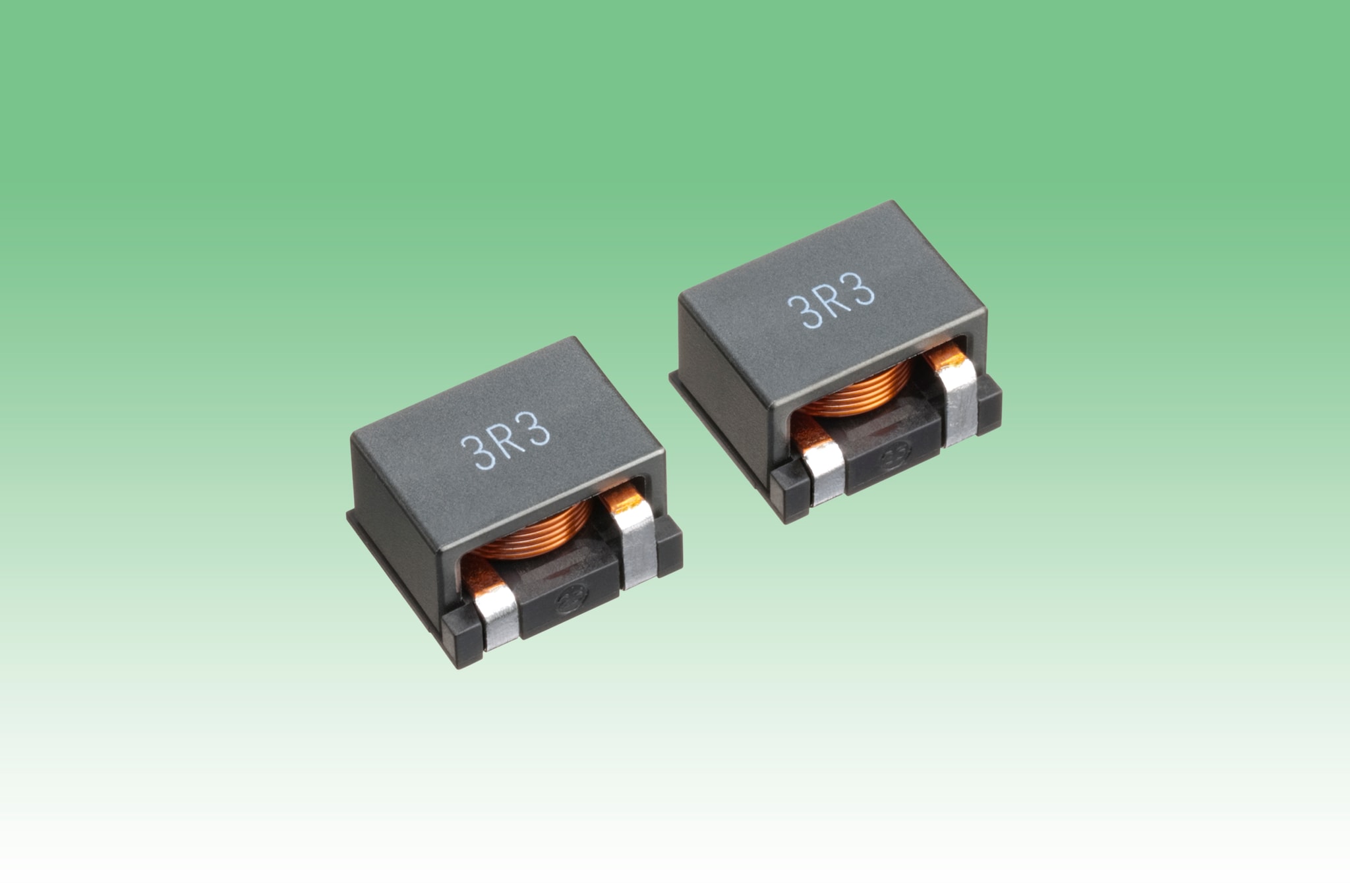

インダクタ:SMDパワーインダクタVLM13580-D1/DRの開発
(TDK-EPC株式会社)
プレスリリースに記載の情報(製品価格、製品仕様、サービスの内容、発売日、お問い合わせ先、URL等)は、発表日現在の情報です。予告なしに変更され、検索日と情報が異なる可能性もありますので、あらかじめご了承ください。
- 当社従来品比で温度特性を向上させ、定格電流も増加
2011年5月12日
TDK株式会社のグループ会社であるTDK-EPC株式会社(社長:上釜健宏)は、自動車のエンジンコントロールユニット(ECU)向け電源回路のDC-DCコンバータにおけるチョークコイル用のSMDタイプのパワーインダクタVLM13580-D1/DRを開発し、2011年10月より量産開始いたします。
本製品は、自動車における過酷な使用環境に配慮し、当社従来品では使用温度範囲が-40℃から+125℃までであったものを、-40℃から+150℃までの広い温度範囲での使用を可能としました。また、低損失かつ直流重畳特性を改善したフェライトコアを使用し、一層の高効率化を図りました。定格電流についても、当社従来製品VLM10555T-2R5M8R0-2Hでは15A(Max)でしたが、今回の新製品では20A(Max)に定格電流がアップしました。インダクタンス毎に8シリーズ(D1:6品目、DR:2品目)取り揃えています。
主な用途
-
- 自動車のエンジンコントロールユニットなどのDC/DCコンバータにおけるチョークコイル用
主な特長
-
- 当社従来品比で最高使用温度が+25℃広がり、+150℃までの温度範囲での使用が可能。
- 大電流かつ低抵抗
- RoHS指令対応であり、鉛フリーはんだ実装に対応
主な特性

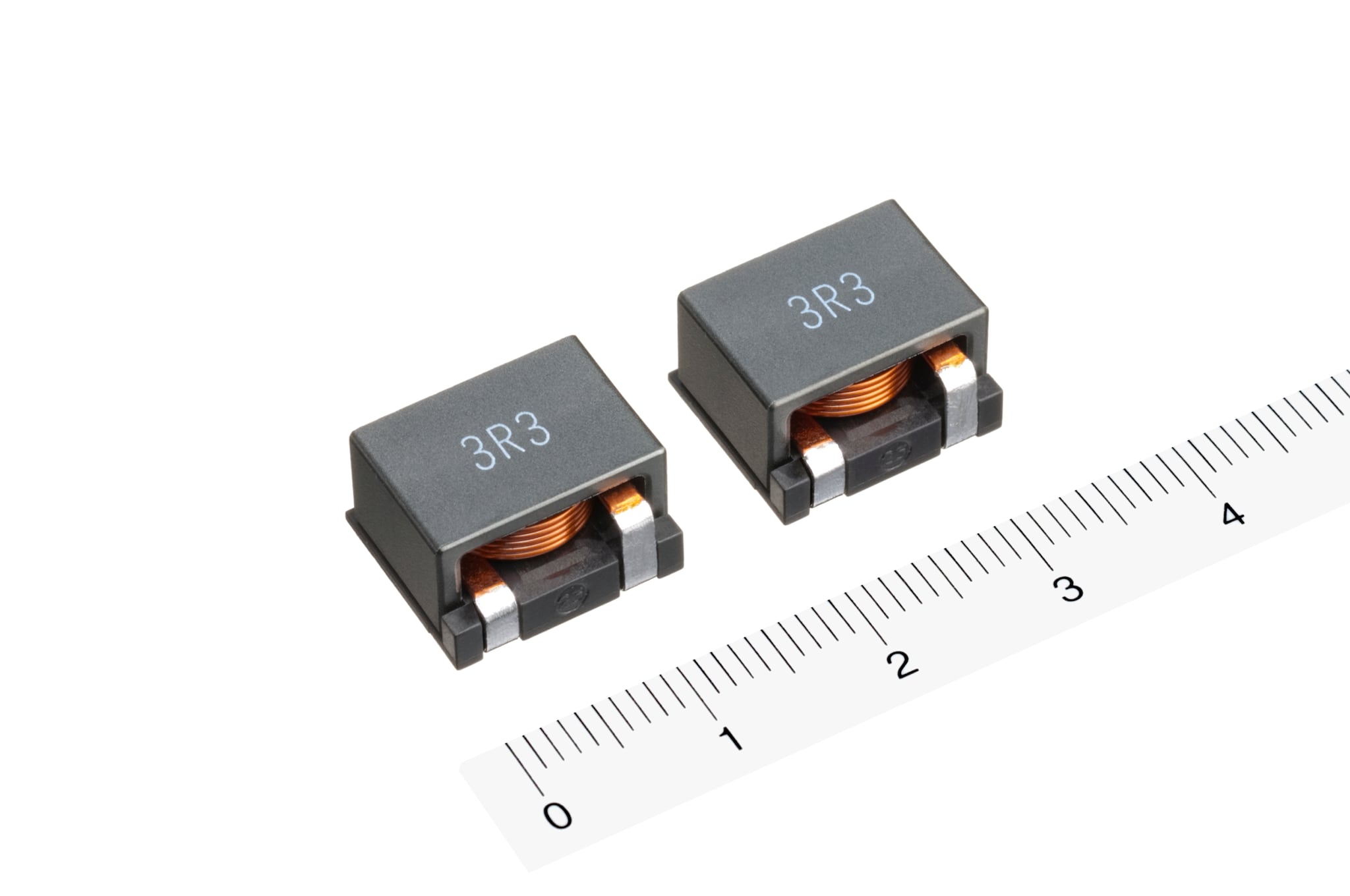

- 形状:13.0 x 13.5 x 8.5mm
-
- IDC1:直流重畳特性において、インダクタンスが初期値より30%低下する電流値(Typical値)
- IDC2:直流電流を流した際に、コイルが20degC上昇する電流値(Typical値)
生産・販売計画
-
- サンプル価格 : 100円/個
- 生産拠点 : 中国地区
- 生産予定 : 10万個/月(当初)
- 生産開始 : 2011年10月予定
製品名 | インダクタンス [uH] |
直流抵抗 [m ohm] Max |
定格電流 [A] |
|
---|---|---|---|---|
IDC 1※ | IDC 2※ | |||
VLM13580T-R82M-D1 | 0.82±20% | 2.0 | 36 | 12.6 |
VLM13580T-1R5M-D1 | 1.5±20% | 2.5 | 26 | 11.7 |
VLM13580T-2R2M-D1 | 2.2±20% | 3.9 | 20 | 10.5 |
VLM13580T-3R3M-D1 | 3.3±20% | 4.5 | 18 | 8.4 |
VLM13580T-4R3M-D1 | 4.3±20% | 7.5 | 15 | 6.5 |
VLM13580T-5R6M-D1 | 5.6±20% | 8.5 | 13 | 5.9 |
VLM13580T-270M-DR | 27±20% | 44 | 5.4 | 2.7 |
VLM13580T-560M-DR | 56±20% | 101 | 3.6 | 1.8 |
