ESD/サージ保護デバイス: 車載用Ethernet向け高ESD耐量チップバリスタの開発、量産

  • 低静電容量および狭公差品の実現
  • ESD耐量 25kVの実現 (IEC61000-4-2)
  • 小型形状(1.0 x 0.5 x 0.5 mm)
  • 温度特性は150℃まで対応
ESD/サージ保護デバイス: 車載用Ethernet向け高ESD耐量チップバリスタの開発、量産

2019年9月17日

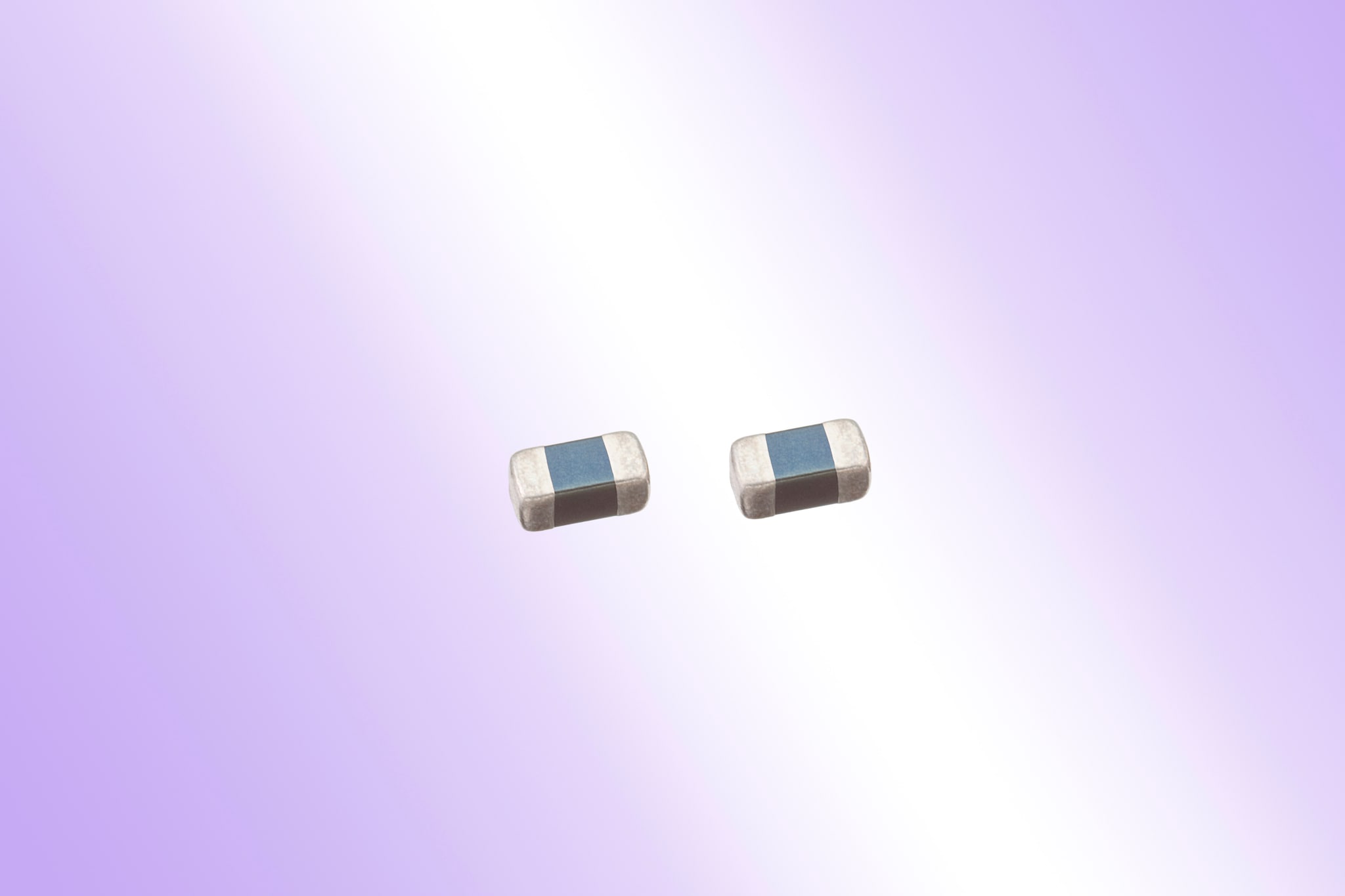

TDK株式会社(社長:石黒 成直)は、車載用のEthernet向け、高ESD耐量チップバリスタの新製品(製品名:AVRH10C221KT1R5YA8)を開発し、製品ラインナップを拡大したことを発表します。

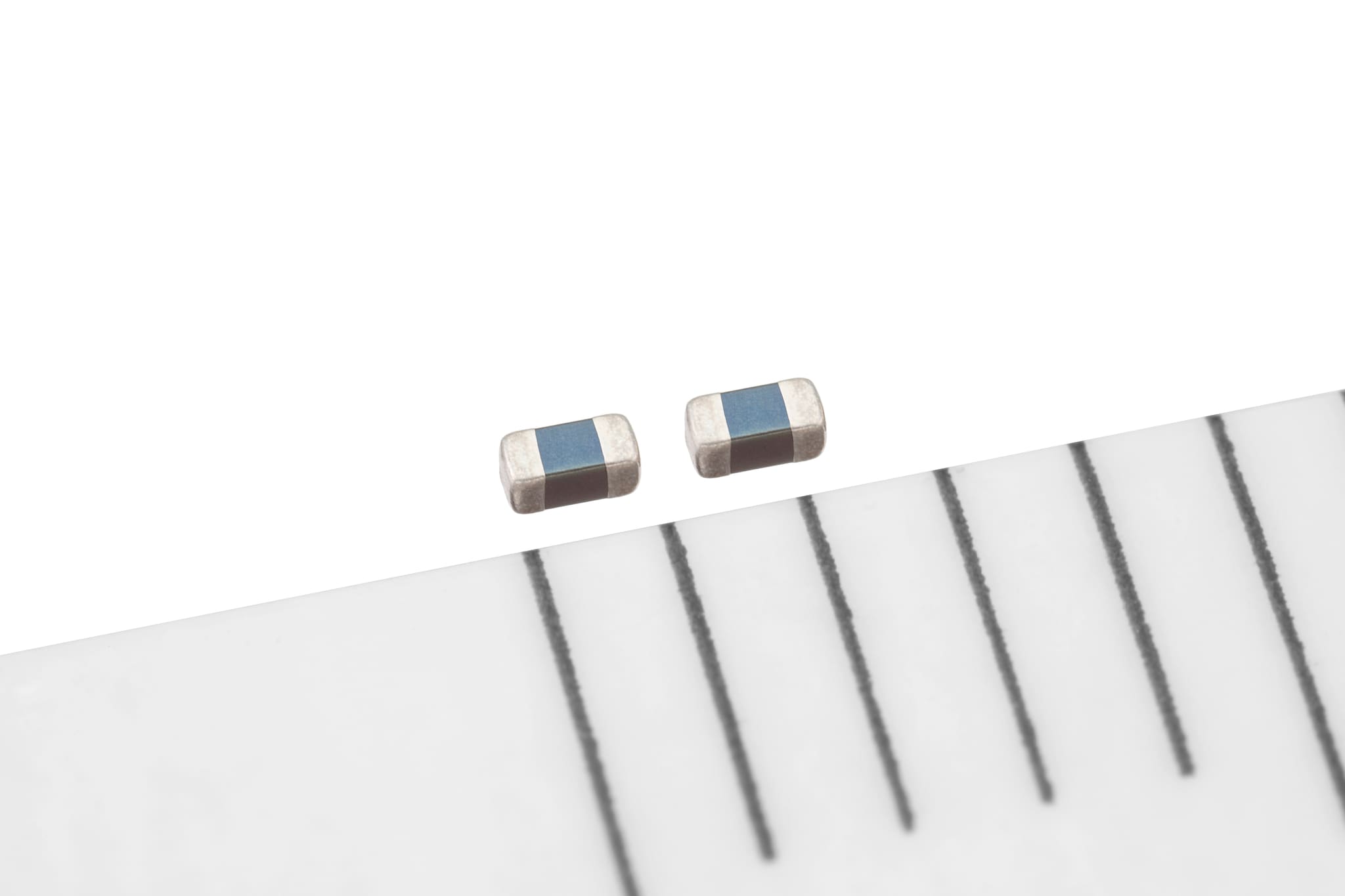

この新製品は、高精度な積層技術、さらには製造プロセスと工程設計の最適化により、静電容量範囲は1.5 ± 0.13pF、かつESD耐量は25kVをともに実現しました。製品サイズは1005サイズ(1.0 x 0.5 x 0.5 mm)で当社従来品との体積比で約75%の小型化を実現しました。使用可能な温度範囲は-55 ~ +150℃です。

近年、自動車のADAS(先進運転システム)やその先の自動運転では、ECU間の高速・低遅延の通信が要求されるため、通信インフラとして車載用のEthernetが使用されております。本製品はECU間の高速通信を阻害することなく車載機器のESD保護が可能です。 これからの車載機器で必要とされる高速通信への対応に加え、高ESD耐量化を達成することでより高い信頼性を実現した新製品です。

今後、さらなる小型化、使用電圧の向上、静電容量範囲の拡大等、製品ラインナップの拡充を図り、お客様の多種多様な車載用機器の設計に柔軟に対応していきます。


用語集

  • IEC61000-4-2:International Electrotechnical Commissionの略。国際電気標準会議で定められた静電気放電のイミュニティ規格。
  • Ethernet:コンピュータや電子機器をケーブルで繋いで通信するネットワーク規格の1つ。
  • ADAS:Advanced driver-assistance systems の略。 先進運転支援システム。
  • ECU:Electronic Control Unitの略。各種車載用電子制御ユニット。
  • ESD:electro-static discharge の略。 静電気放電。

主な用途

  • 車載用Ethernet

主な特長と利点

  • 低静電容量および狭公差品
  • ESD耐量25kV
  • 小型化による省スペース
  • 温度特性150℃対応による使用エリアの拡大

主な特性

製品名 外形寸法
[mm]
最大許容回路電圧
[V]
静電容量
[pF]
アプリケーション
AVRH10C221KT1R5YA8 1.0 x 0.5 x 0.5 70 1.5 ±0.13 Ethernet
1000Base-T1

バリスタ製品のポートフォリオ

size
EIA
Type VBr
[V]
VDC
[V]
Capacitance
[pF]
AEC−Q200 LIN CAN CAN−FD MOST FlexRay Ethernet
100Base−T1
Ethernet
1000Base−T1
typ. max.
0402, Single
0402 CT0402S14AHSG > 28 16 10 15 x x x x x x
0402 CT0402S17AG > 32.5 19 15 - x x x x x x
0402 CT0402S20AHSG_P > 100 24 4.7 5.7 x           x
0402 AVRH10C270KT350NA8 27 19 35 45.5 x   x x x x
0402 AVRH10C270KT150NA8 27 19 15 19.5 x   x x x x
0402 AVRH10C101KT4R7FA8 100 70 4.7 5.7 x           x
0402 AVRH10C101KT1R1NE8 > 100 70 1.1 1.4 x             x
0402 AVRH10C221KT1R5YA8 220 70 1.5 1.63               x
0603, Single
0603 CT0603S20AHSG_P > 100 24 4.7 5.7 x           x
0603 CT0603L25HSG > 61 32 10 15 x x x x x x
0603 CT0603S14AHSG > 28 16 15 30 x x x
0603 AVRM1608C270KT221M 27 19 220 264 x x
0603 AVR-M1608C270MTAAB 27 17 30 - x   x x x x
0603 AVR-M1608C270MTABB 27 17 15 - x   x x x x
0508, Array
0508 CA05M2S10T100HG > 26 12 2 x 10
matched
± 3%
15 x   x x x x

生産・販売計画

  • サンプル価格 : 15円(税抜き)/個
  • 生産拠点 : 日本
  • 生産予定 : 2,000万個/月(当初)
  • 生産開始 : 2019年8月
