EMC対策部品：低背型クランプフィルタの開発、量産化
（TDK-EPC株式会社）

• 薄型TV用に低背化したクランプフィルタを開発

2012年2月16日

TDK株式会社のグループ会社であるTDK-EPC株式会社（社長：上釜 健宏）は、薄型TVの電源ラインやスピーカライン等のEMC対策用のノイズ除去フィルタとして、低背型のクランプフィルタZCAT-Dシリーズを開発し、2012年4月より量産を開始します。

TDKのクランプフィルタは、円筒形のフェライトコアを縦割りにし、樹脂ケースに一体化されてマウントしたオリジナルの構造となっています。フェライトコアは、TDK独自の材料技術によって開発し、優れた磁気特性と高周波吸収特性を有しています。しかしながら、従来の高さでは薄型TVの背面に収まらないため、今回、フェライトコアの焼成方法を工夫して、薄く加工しても特性を損なわない材料に仕上げました。

これにより、当社従来品比では30％程度の低背化が可能となりました。使用温度領域は-25〜+85℃です。

主な用途

• 薄型TVの電源ライン、スピーカラインのノイズ除去用として

主な特長

• フェライトコアの焼成方法を工夫し、当社従来品比で最大30％の低背化を実現

主な特性

製品名	インピーダンス at 100MHz [ohm]	外形寸法 [mm]
ZCAT20D	210	35.0 x 30.0 x 20.0
ZCAT13D	150	34.0 x 20.0 x 13.0
ZCAT10D	95	27.0 x 14.5 x 10.0

生産・販売計画

• サンプル価格 ZCAT10D：200円／個、ZCAT13D：270円／個、ZCAT20D：500円／個
• 生産拠点：中国
• 生産予定：10万個／月（当初）
• 生産開始：2012年4月

TDK-EPC株式会社について

TDK-EPC株式会社（本社：東京）はTDKのグループ会社であり、TDKの基幹事業である電子部品部門と、ドイツのEPCOS社との統合で設立された電子部品の開発・製造・販売を担うリーディングカンパニーです。日本を始め、アジア、欧州、米国の各地域に事業の拠点があり、製品ブランドとしてTDKおよびEPCOS双方の製品を扱います。

主な営業品目は、コンデンサ（積層セラミックコンデンサ、アルミ電解コンデンサ、フィルムコンデンサ）、インダクタ、フェライトコア、高周波部品、センサ、ピエゾおよび保護部品等であり、 これらの幅広い製品群により、TDK-EPCは情報家電、通信機器、産業機器、車載機器等、 世界のあらゆる市場ニーズにお応えします。

ダウンロード

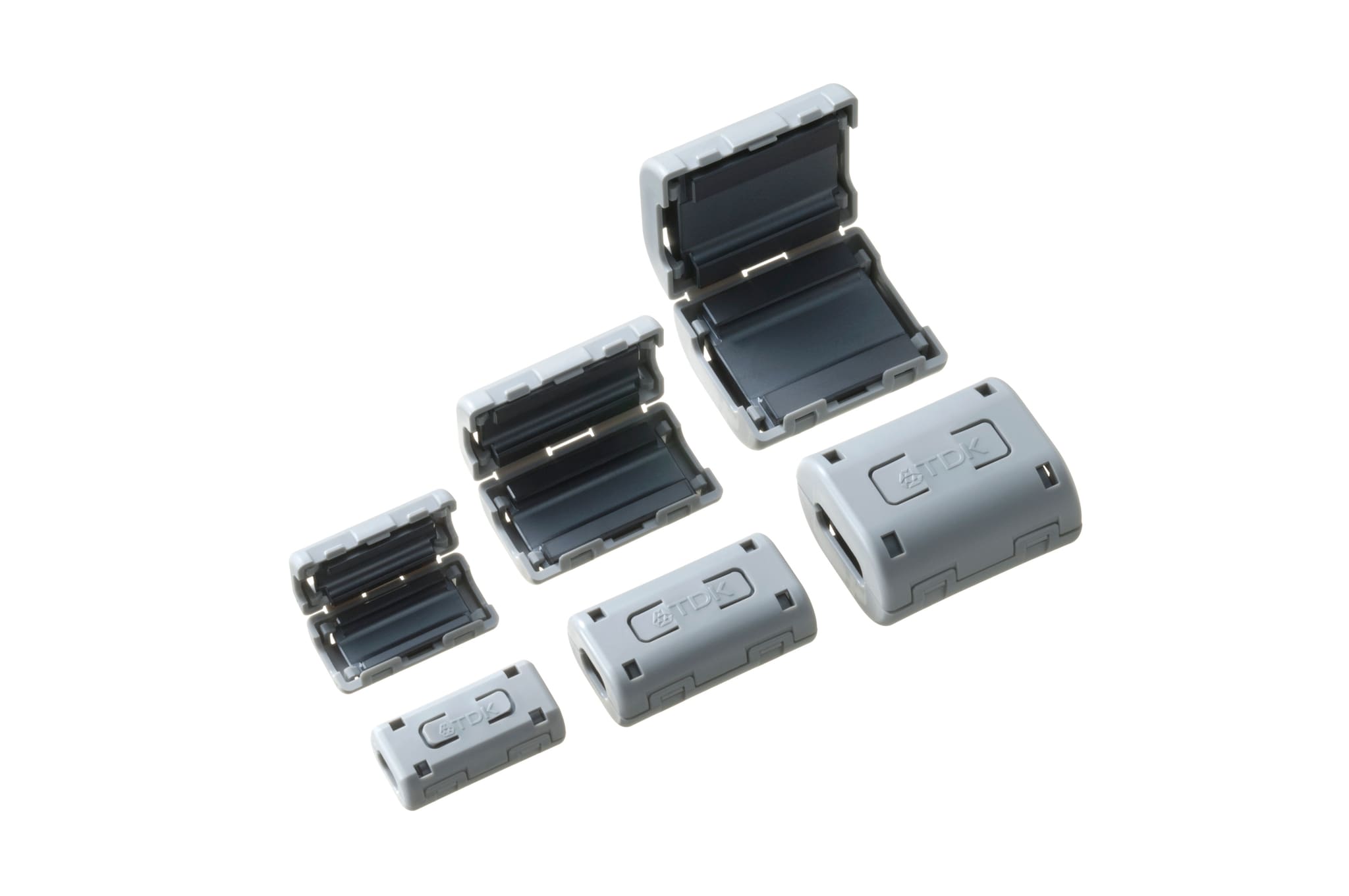

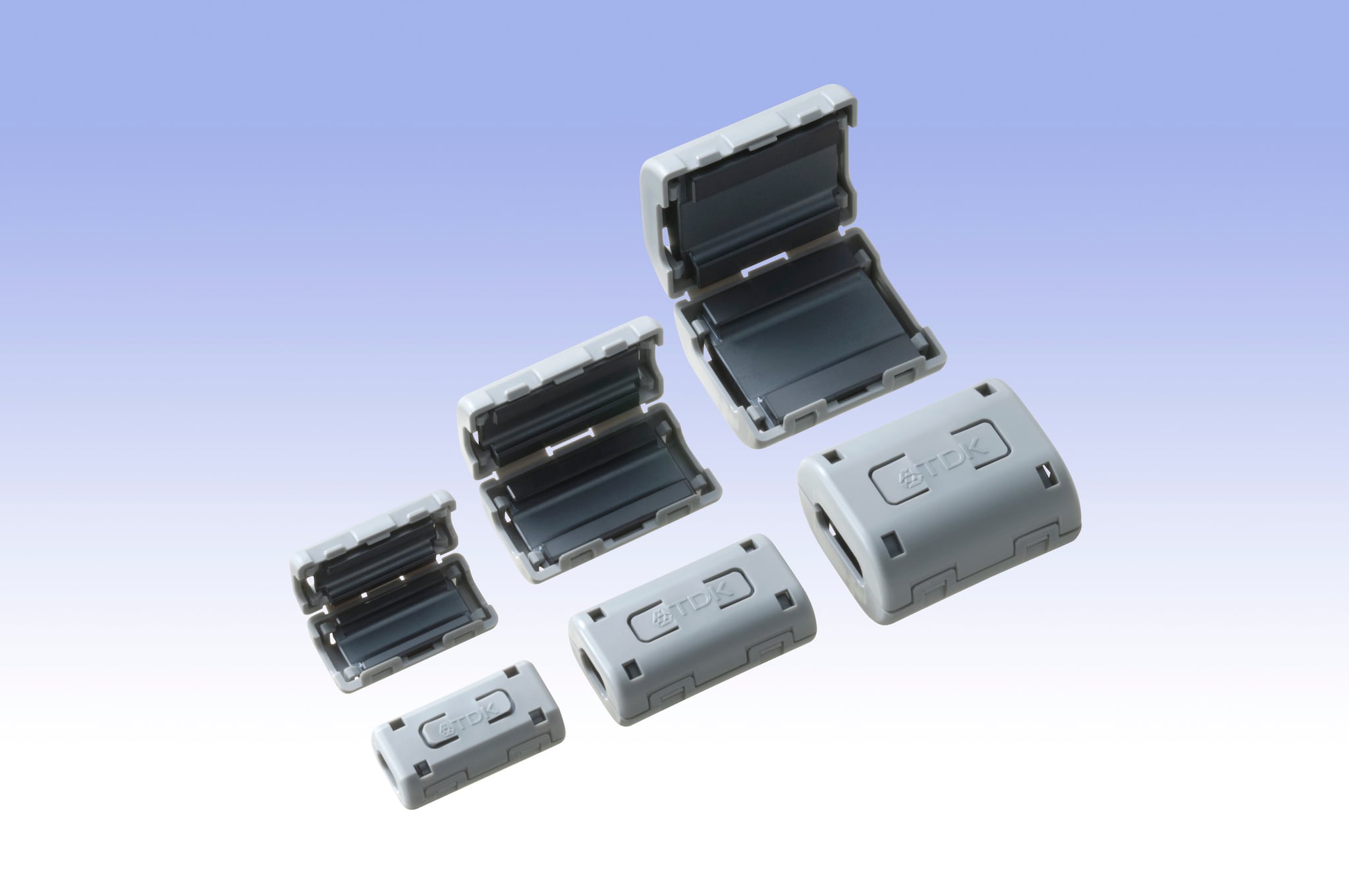

• 背景付きの製品 (JPG: 436 KB; 350 dpi)
