インダクタ:大電流SMDパワーインダクタSPM6530-Hの開発、量産
(TDK-EPC株式会社)
プレスリリースに記載の情報(製品価格、製品仕様、サービスの内容、発売日、お問い合わせ先、URL等)は、発表日現在の情報です。予告なしに変更され、検索日と情報が異なる可能性もありますので、あらかじめご了承ください。
- PC、サーバー用途から車載用に温度特性を向上(+125℃)
2011年5月12日

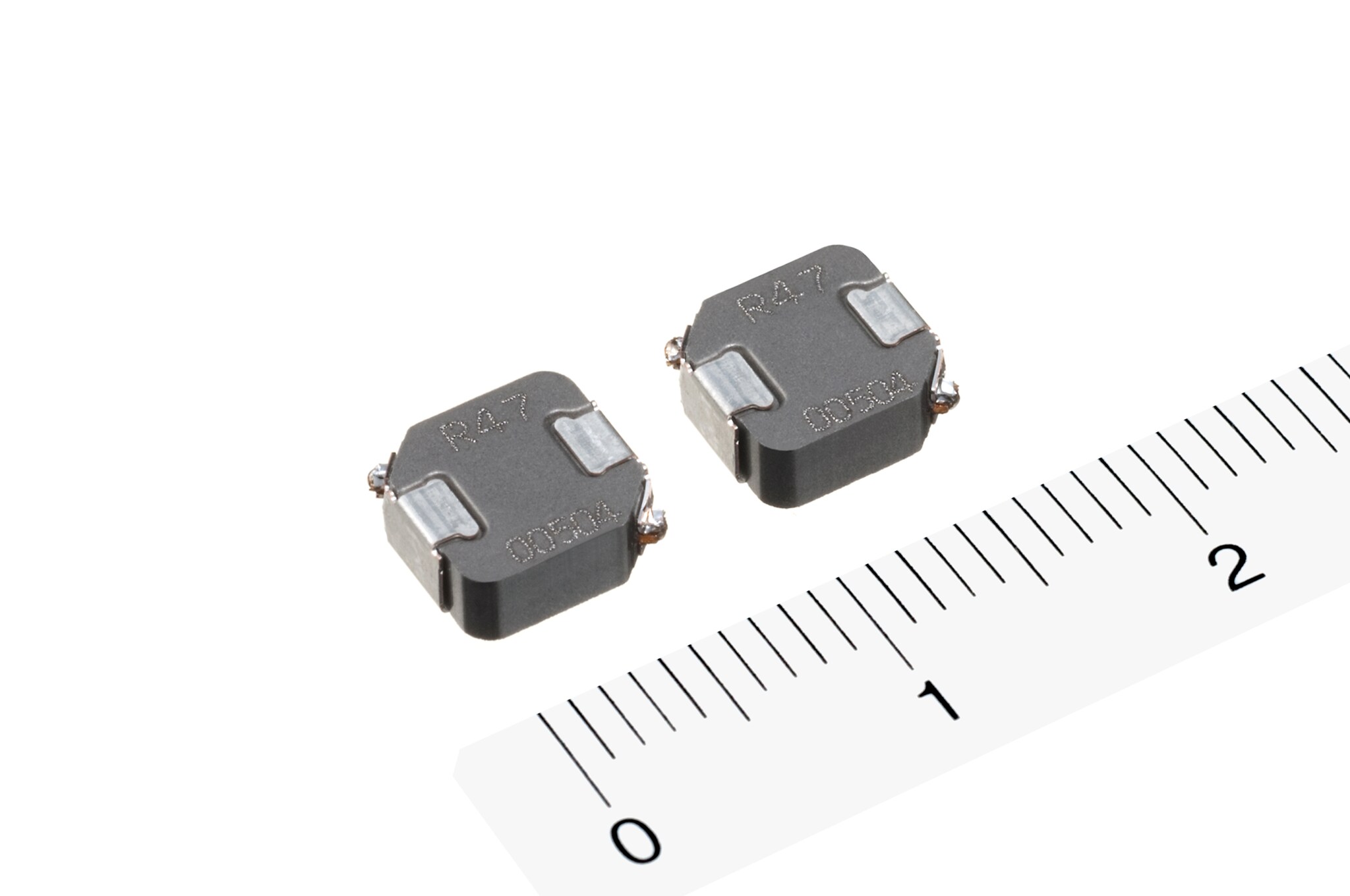

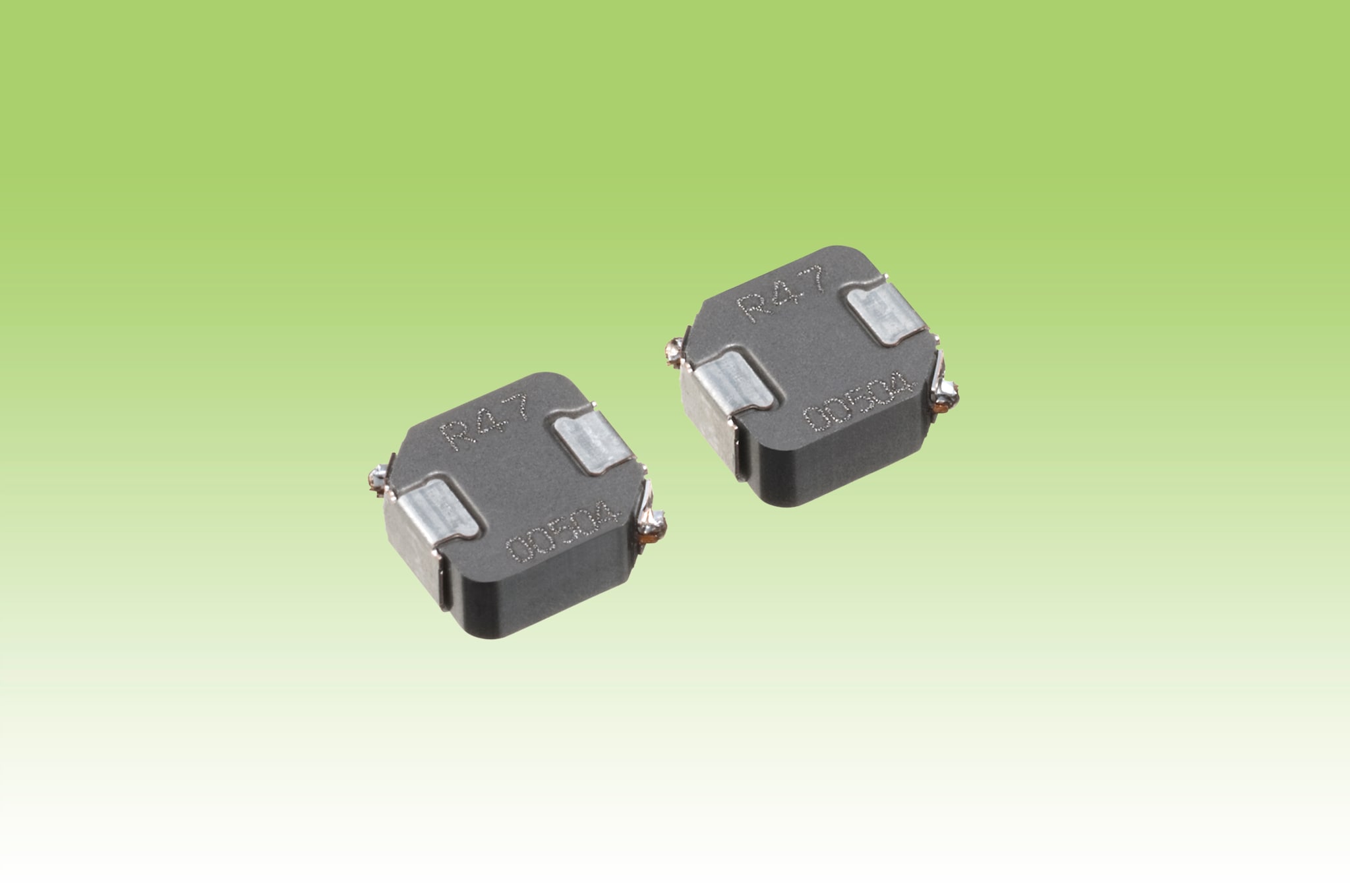

TDK株式会社のグループ会社であるTDK-EPC株式会社(社長:上釜健宏)は、自動車のブレーキシステムや車載用ヘッドランプ、エンジンコントロールユニット(ECU)向け電源回路のDC-DCコンバータにおけるチョークコイル用のSMDタイプのパワーインダクタSPM6530-H を開発し、2011年4月より量産を開始しました。
本製品は、自動車における過酷な使用環境に配慮し、従来、ノートパソコンやサーバー用のチョークコイルとして使用されてきた製品を、車載用に耐熱性を改善することで使用温度範囲を-40℃から+125℃までの広い温度範囲で使用できるようにしました。コイルの部分は、飽和磁束密度が高い金属磁性材料を使用し一体成形することで、10mm角のフェライトコイルに相当する直流重畳特性を6.5mm角のサイズで達成し、小型、薄型形状を実現しました。また、端子については、外付けの構造を採用し、寸法精度や端子めっきも向上しています。
主な用途
-
- 自動車用ブレーキシステム、ヘッドランプ、エンジンコントロールユニットなどのDC/DCコンバータにおけるチョークコイル用
主な特長
-
- 車載用として使用温度範囲を-40℃から+125℃までの広範囲に拡充
- 金属磁性材料使用により、小型サイズでありながら優れた直流重畳特性を達成
- RoHS指令対応であり、鉛フリーはんだ実装に対応
主な特性
- 形状:7.1 x 6.5 x 3.0mm Max
-
- IDC1:直流重畳特性において、0A時のインダクタンスが20%低下する電流値(Typical値)
- IDC2:直流電流を流した際にコイルが40degC上昇する電流値(Typical値)
生産・販売計画
-
- サンプル価格 : 100円/個
- 生産拠点 : 中国
- 生産予定 : 10万個/月(当初)
- 生産開始 : 2011年4月
製品名 | インダクタンス [uH] |
直流抵抗 [m ohm] Max |
定格電流 [A] |
|
---|---|---|---|---|
IDC 1※ | IDC 2※ | |||
SPM6530T-R25M230-H | 0.25±20% | 2.31 | 28.5 | 23.0 |
SPM6530T-R47M170-H | 0.47±20% | 3.63 | 20.5 | 20.0 |
SPM6530T-R68M140-H | 0.68±20% | 5.39 | 16.6 | 16.0 |
SPM6530T-1R0M120-H | 1.00±20% | 7.81 | 14.1 | 13.0 |
SPM6530T-1R5M100-H | 1.50±20% | 10.67 | 11.5 | 11.0 |
SPM6530T-2R2M-H | 2.20±20% | 19.0 | 8.4 | 8.2 |
SPM6530T-3R3M-H | 3.30±20% | 29.7 | 7.3 | 6.8 |
SPM6530T-4R7M-H | 4.70±20% | 39.4 | 6.2 | 5.6 |
