EMC対策部品:業界最小サイズの車載LAN用コモンモードフィルタACT1210シリーズの開発と量産化

  • 業界最小サイズと高耐熱性を実現
EMC対策部品:業界最小サイズの車載LAN用コモンモードフィルタACT1210シリーズの開発と量産化

2013年11月28日

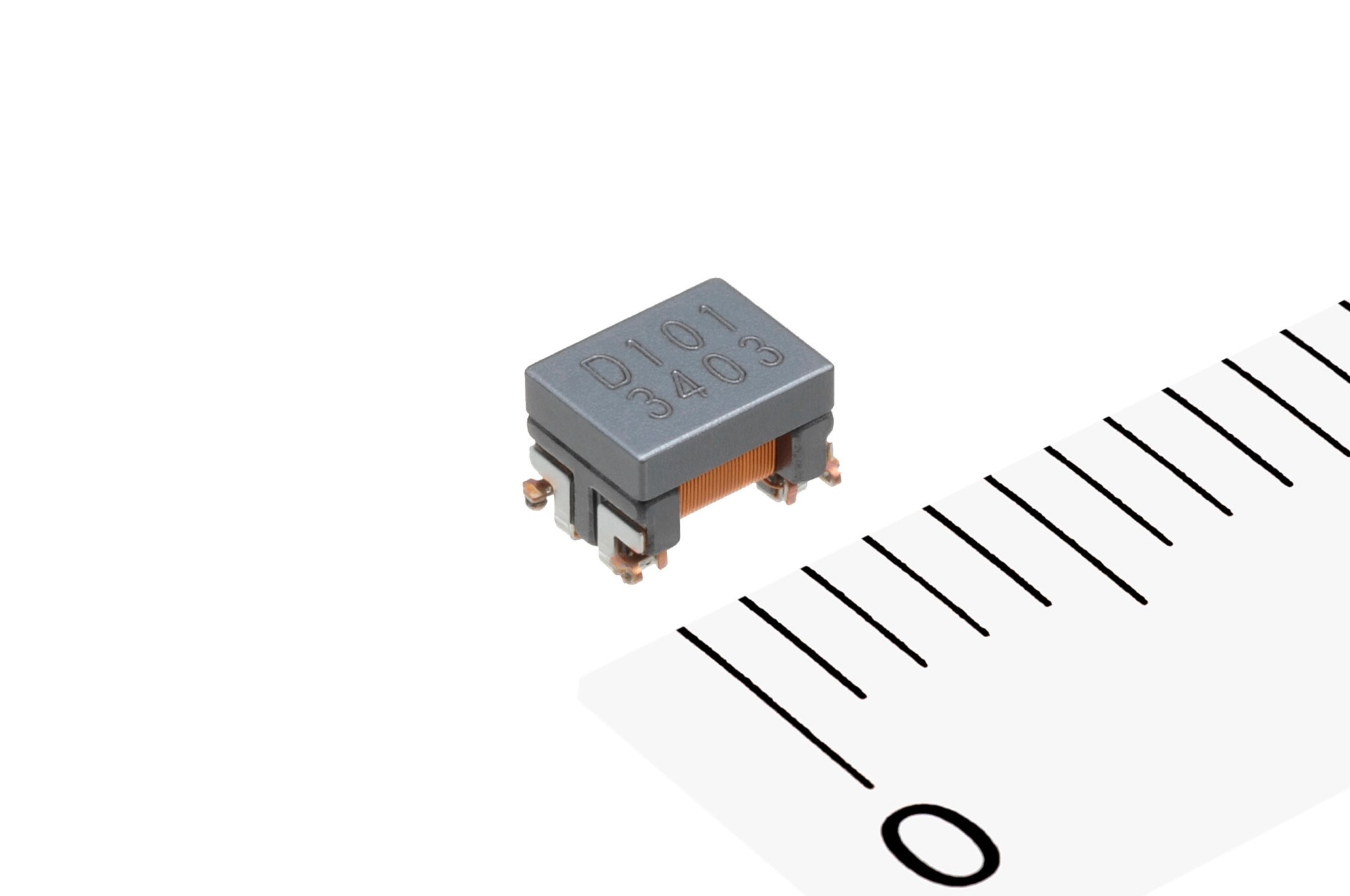

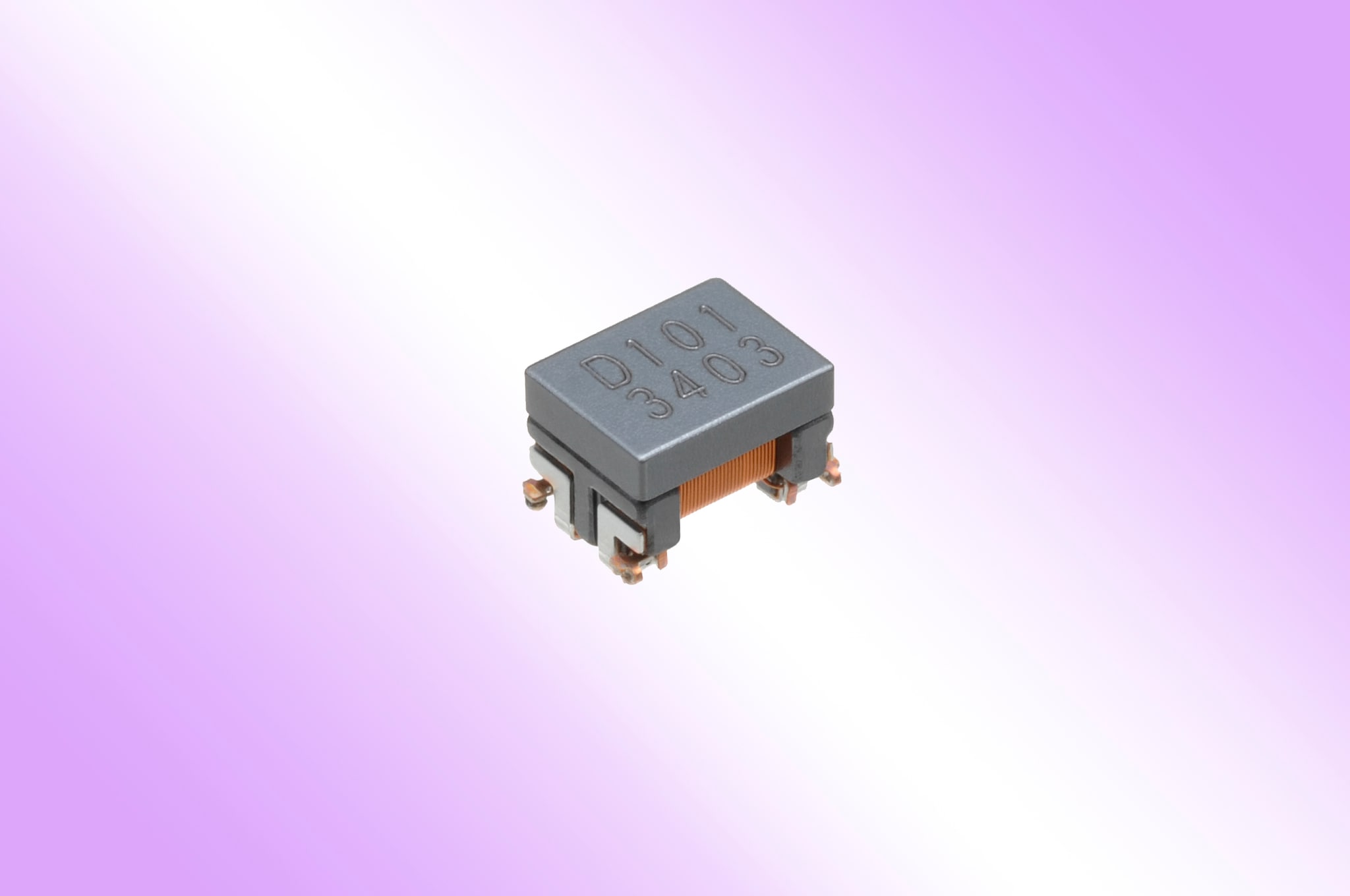

TDK株式会社(社長:上釜 健宏)は、車載LAN規格のCANBUS、FlexRay向けに、業界最小サイズの高耐熱性、高信頼性を実現したACT1210(L:3.2×W:2.5×H:2.4mm)シリーズを開発し、2013年12月より量産を開始することを発表します。

従来の製品サイズ(L:4.5×W:3.2×H:2.8mm)に対して、ACT1210シリーズはL:3.2×W:2.5×H:2.4mmと実装面積で約45%、体積比で約50%ほど小型になり省スペース化に貢献します。

なお、ACT1210シリーズは、使用温度範囲-55~+150℃と広い使用温度範囲に対応しエンジンルーム内等厳しい環境下での使用を可能にしています。また、高精度自動巻線工法を用い、高い安定性と信頼性を確保し品質維持に貢献します。本製品は、これまでに培った独自の構造設計、主材となるフェライト材料技術を発展させ高いインピーダンス特性を実現しています。

従来製品のCAN-BUS用ACT45Bシリーズ、FlexRay用ACT45Rシリーズ、Ethernet用ACT45Lシリーズに本製品を加え、車内ネットワークのEMC対策部品としてコモンモードフィルタの豊富なラインアップを提供します。


主な用途
  • CANBUS、FlexRay等の車載LANシステム用のコモンモードフィルタ
主な特長と利点
  • 小型化による省スペース化(サイズL:3.2×W:2.5×H:2.4mm)
  • 広い使用温度範囲 -55~+150℃に対応し、エンジンルーム等厳しい環境温度に対応
  • 高精度自動巻線工法による高い安定性と信頼性を確保
主な電気特性
製品シリーズコモンモード
インピーダンス@10MHz [Ω] min.
コモンモード
インダクタンス
@100MHz [μH]
+50/-30%
直流抵抗
[Ω] max.
絶縁抵抗
[MΩ] min.
定格電流DC
[mA] max.
定格電圧DC
[V] max.
ACT1210-110-2P 300 11 0.4 10 0.30 80
ACT1210-220-2P 500 22 0.5 10 0.25 80
ACT1210-510-2P 1,000 51 0.7 10 0.20 80
ACT1210-101-2P 2,200 100 1.5 10 0.15 80
生産・販売計画
  • サンプル価格 : 50円/個
  • 生産拠点:日本
  • 生産予定:100万個/月(当初)
  • 生産開始:2013年 12月
