Induktivitäten: TDK entwickelt miniaturisierte Hochleistungsinduktivitäten für Automotive-Applikationen

  • 47 μH mit kleinsten Abmessungen
  • Produktdesign reduziert Ausfallrisiko durch Leitungsunterbrechungen
  • Betriebstemperaturbereich bis 155 ℃
  • Qualifiziert nach AEC-Q200
Induktivitäten: TDK entwickelt miniaturisierte Hochleistungsinduktivitäten für Automotive-Applikationen

13. Oktober 2020

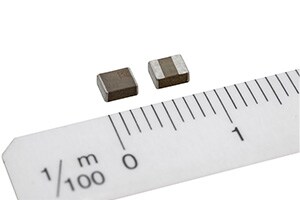

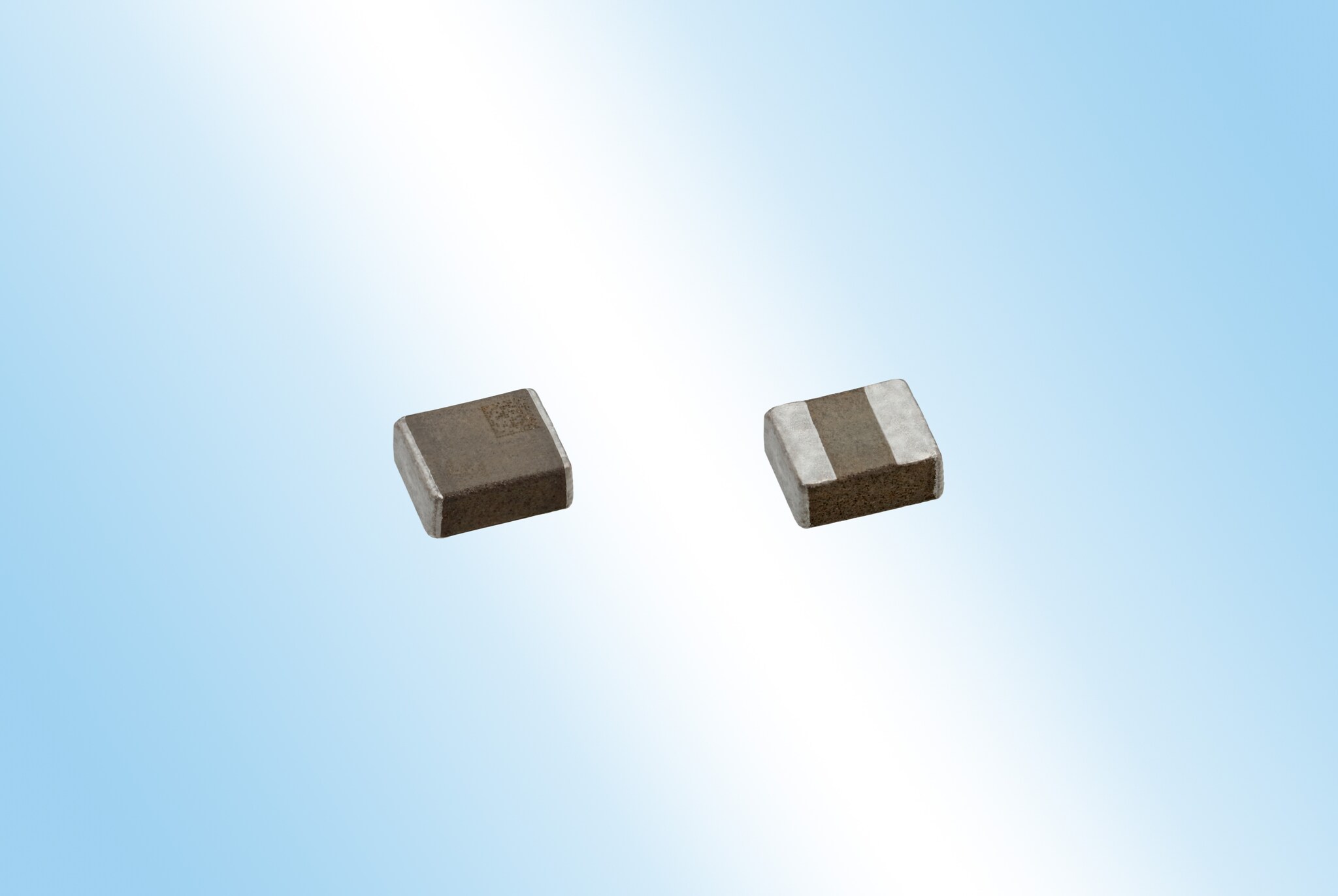

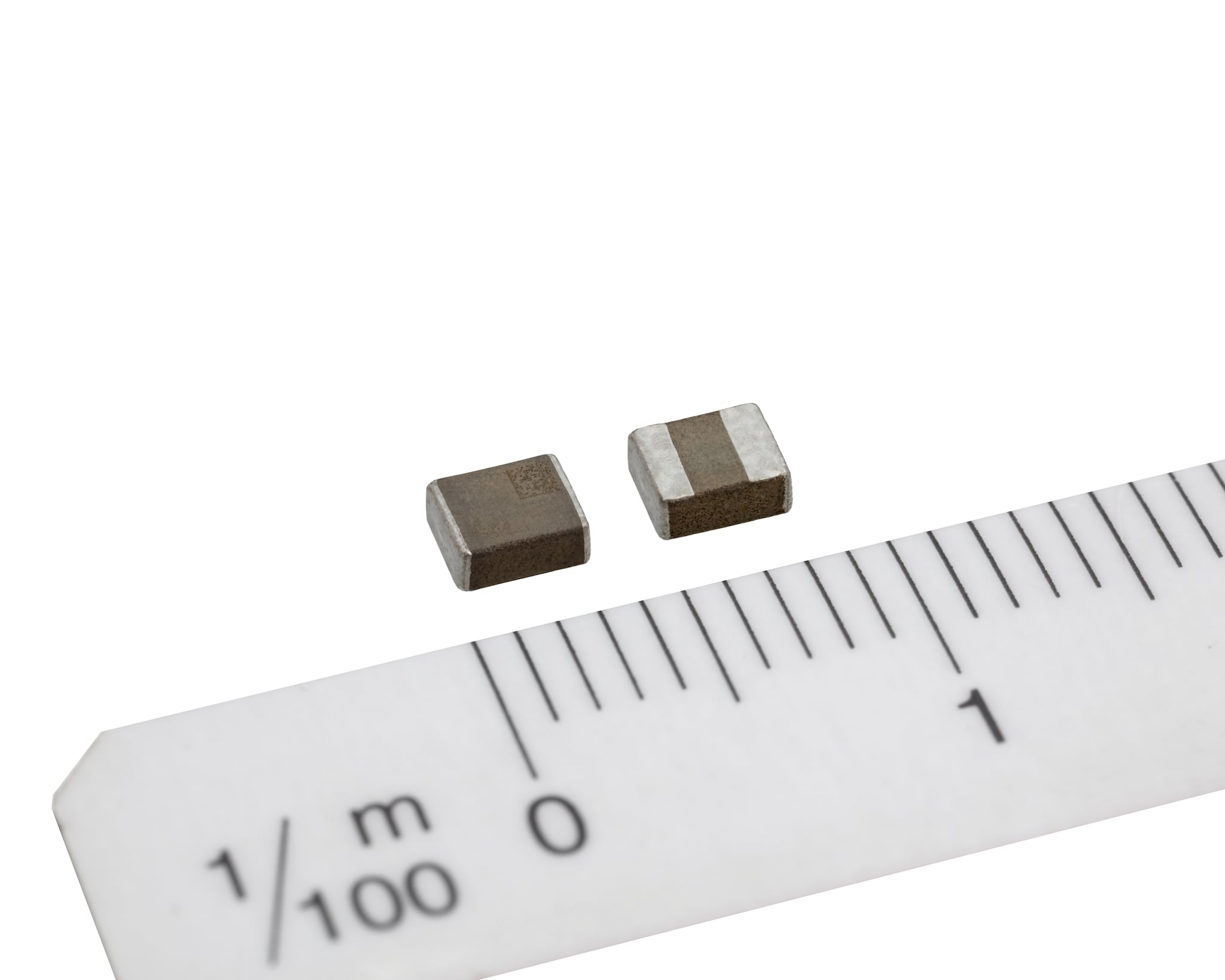

Die TDK Corporation hat ihr Portfolio an Leistungsinduktivitäten um den neuen Typ BCL322515RT, für den Einsatz in Steuergeräten in der Automotive-Elektronik erweitert. Die Serienfertigung begann im Oktober 2020.

Mit TDKs proprietären Werkstofftechnologien und Bauelemente-Designs erreichen diese Induktivitäten einen hohen Induktivitätswert von 47 μH bei geringen Abmessungen von nur 3,2 x 2,5 x 1,5 ㎜3. Der Sättigungsstrom liegt bei 0,72 A. Im Vergleich zu Produkten mit herkömmlichen Ferritmaterial und ähnlichen Eigenschaften konnten die neuen Induktivitäten durch den Einsatz eines metallischen Magnetwerkstoffs als Kernmaterial um rund 35% verkleinert werden. Mit ihrer Nennspannung von 40 V eignen sie sich für primäre Stromversorgungskreise, die direkt aus der 12-V-Batterie des Fahrzeugs gespeist werden. Der Betriebstemperaturbereich von -55 °C bis +155 ℃ einschließlich der Eigenerwärmung erlaubt den Einsatz in Umgebungen mit hohen Anforderungen an die Betriebstemperatur. Um eine hohe Zuverlässigkeit zu erreichen, ist die Verbindung zwischen der Drahtwicklung und den Anschlüssen so ausgelegt, dass die Gefahr von Unterbrechungen reduziert wird.

Automobile werden mit immer mehr elektronischen Steuergeräten für Information, Kommunikation und autonomes Fahren ausgestattet. Dafür werden mehr Induktivitäten für die Spannungsversorgungsleitungen dieser Module benötigt. TDK erweitert daher sein Produktangebot in der Serie BCL, um Kundenanforderungen an Leistungsinduktivitäten für Automotive-Applikationen, wie z.B. geringere Abmessungen, zu erfüllen.

Hauptanwendungen

  • Fahrerassistenzsysteme und elektronische Steuergeräte (ECU)

Haupteigenschaften und -vorteile

  • 47 μH mit geringen Abmessungen, dadurch weniger Induktivitäten erforderlich
  • Hohe Zuverlässigkeit durch ein Produktdesign, das die Gefahr von Leitungsunterbrechungen reduziert
  • Betriebstemperaturbereich bis 155 ℃; einsetzbar für vielfältige von Automotive-Applikationen

Kenndaten

Typ Induktivitätswert
[μH] bei 1 MHz
Gleichstrom-widerstand
[Ω] typ.
Bemessung-strom
Isat*
[A] typ.
Bemessungs-strom
Itemp**
[A] typ.
Nennspannung [V]
BCL322515RT-470M-D 47,0 ± 20% 1,22 0,72 0,67 40
  • * Isat:basierend auf dem Änderungsverhältnis des Induktivitätswerts von typ. -30%
  • ** Itemp:basierend auf der Eigenerwärmung von typ. +40 K
