EMV-Bauteile: TDK kündigt neue Automotive-Entstörfilter für den Mittel- und Kurzwellenbereich an

  • Hohe Impedanz im Mittel- und Kurzwellenbereich
  • Neu entwickelter Ferrit mit hohen Verlusten und hoher Permeabilität
  • Betrieb bei Temperaturen bis 125 ℃
  • Qualifiziert nach AEC-Q200
EMV-Bauteile: TDK kündigt neue Automotive-Entstörfilter für den Mittel- und Kurzwellenbereich an

15. September 2020

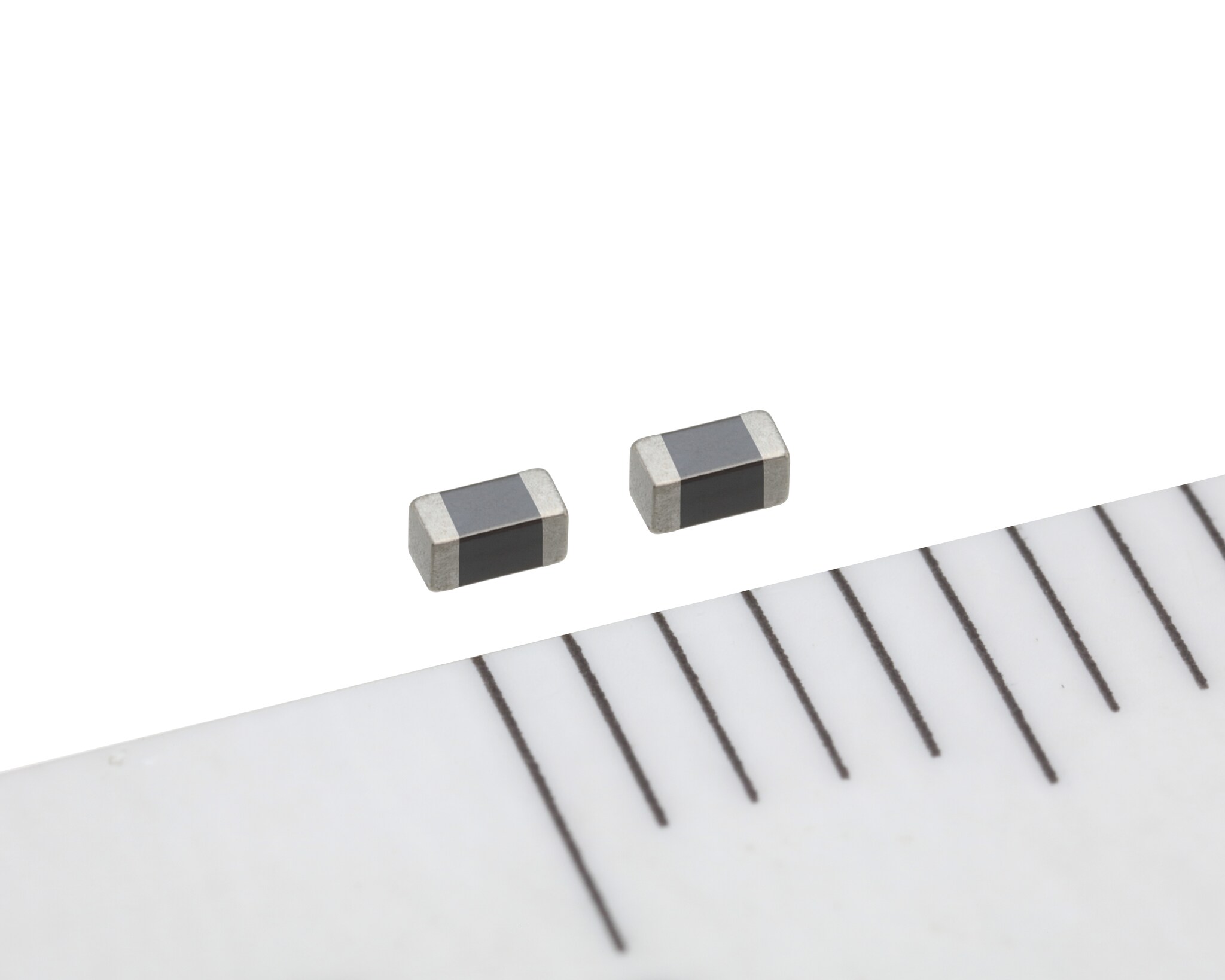

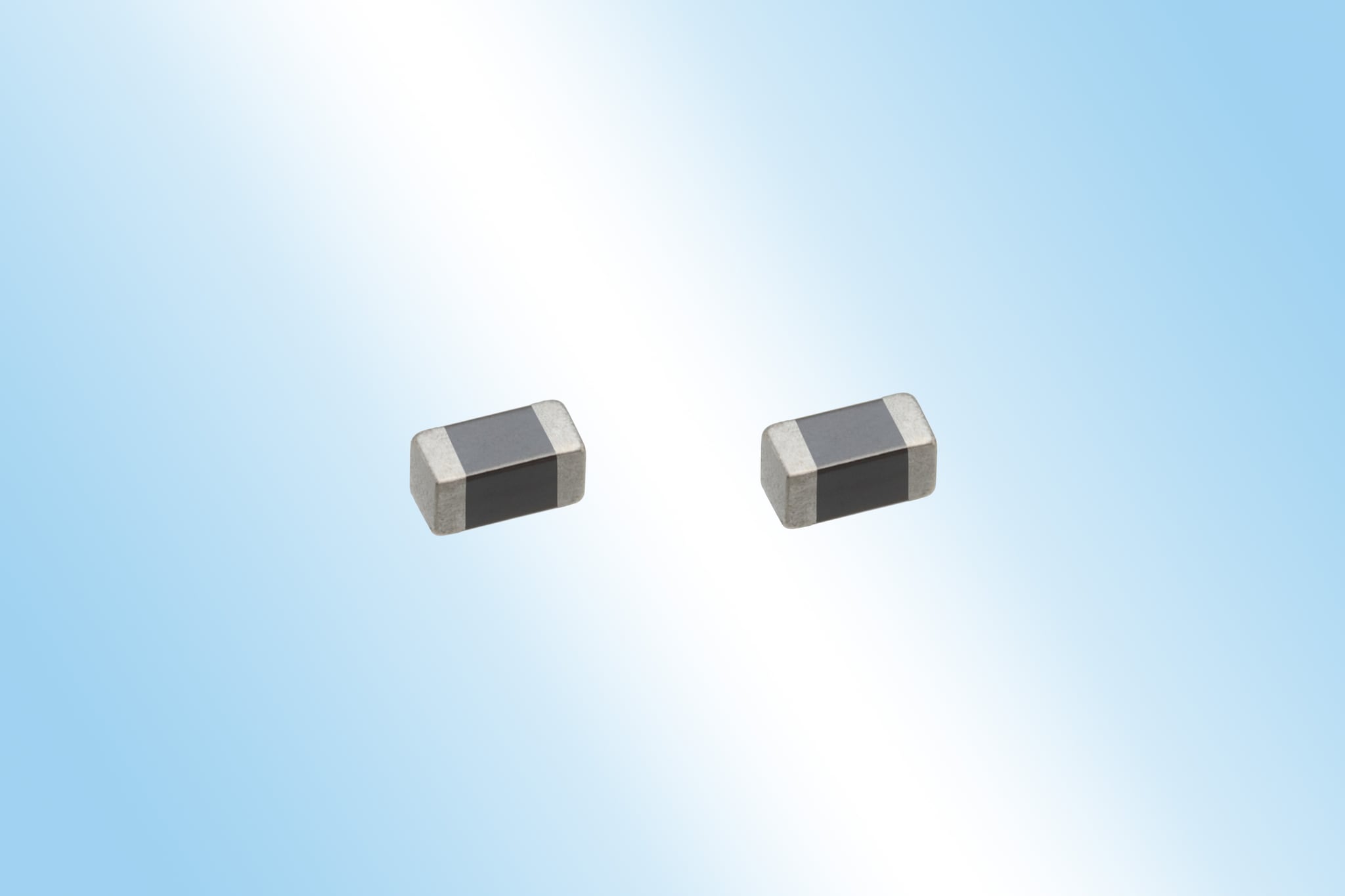

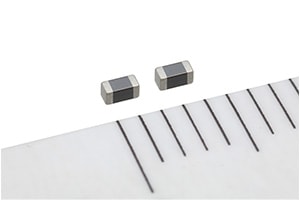

Die TDK Corporation (TSE:6762) präsentiert die MHF1608-Serie von Filtern für Störungen im Kurzwellenbereich* zum Einsatz in Automotive-Applikationen. Die Serienproduktion beginnt im September 2020.

Diese Entstörfilter werden in die Signalleitungen für elektronische Steuerungen in Automotiv-Anwendungen, einschließlich Car Audio, Navigation und Batteriemanagementsystemen, eingebaut. Die Signalwege dieser Applikationen werden häufig durch leitergebundene und abgestrahlte Störungen sowie andere Auswirkungen beeinträchtigt. Um diese Störungen zu unterdrücken, wird gewöhnlich ein SMD-Ferrit für den HF-Bereich von einigen Dutzend MHz bis zu mehreren GHz eingefügt.

Die MHF-Serie arbeitet mit einem neu entwickelten Ferritmaterial mit hohen Verlusten und hoher Permeabilität für eine hohe Impedanz von 300 kHz bis 30 MHz, also noch niedriger als bisher, um Störungen zu minimieren und zu beschränken. Der Ersatz herkömmlicher SMD-Ferrite durch diese neue TDK-Serie erlaubt es den Herstellern, die Anzahl der Bauteile zu verringern. Weitere Merkmale sind der große Temperaturbereich von -55 ℃ bis +125 ℃ und die Qualifizierung nach AEC-Q200.

Künftig wird TDK die MHF-Serie weiter ausbauen, um noch kompaktere Elektronik und eine bessere Störunterdrückung bei einer Vielzahl verschiedener Geräte im Automotive-Bereich zu ermöglichen.

Glossar

  • Der Mittelwellenbereich erstreckt sich von 300 bis 3000 kHz, der Kurzwellenbereich von 3 bis 30 MHz.

Hauptanwendsgebiete

  • Car Audio, automobile Navigationssysteme, Batteriemanagementsysteme (BMS) und verschiedene Arten elektronischer Steuergeräte für Automobile

Haupteigenschaften und -vorteile

  • Hohe Impedanz im Mittel- und Kurzwellenbereich, wirksame Störunterdrückung
  • Neu entwickeltes Ferritmaterial mit hohen Verlusten und hoher Permeabilität für eine noch bessere Störunterdrückung bis 30 MHz.
  • Betriebstemperaturbereich von -55 ℃ bis +125 ℃

Kenndaten

Typ Impedanz
[Ω] typ.
bei 1 MHz
Impedanz
[Ω] typ.
bei 10 MHz
Impedanz
[Ω] typ.
bei 100 MHz
Gleichstromwiderstand
[Ω]
max.
Nennstrom
[㎃]
max.
MHF1608BAC352ATD25 380 3500 1600 1,8 170
MHF1608BAC252ATD25 280 2500 1800 1,6 200
MHF1608BAC182ATD25 220 1800 1800 1,4 250
MHF1608BAC601ATD25 80 600 1200 0,6 350
