EMV-Bauelemente: Extrem miniaturisierte Vielschicht-Ferrit-Chip-Beads mit hervorragender Rauschunterdrückung
- Volumen um fast 80 Prozent geringer und Grundfläche um 65 Prozent kleiner als bei herkömmlichen Produkten mit vergleichbarer Leistung
- Hohe Impedanzwerte über einen weiten Frequenzbereich
21. Mai 2013

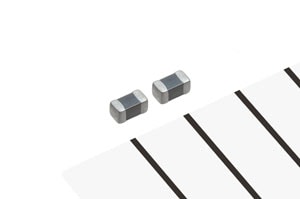

Die TDK Corporation hat eine miniaturisierte Vielschicht-Ferrit-Chip-Bead-Serie in der Baugröße 0603 (EIA 0201) entwickelt. Die Bauelemente haben ein fast 80 Prozent geringeres Volumen und eine 65 Prozent kleinere Grundfläche als bisherige Typen der Serie MMZ1005-E mit vergleichbarer Leistung. Diese neue MMZ0603-E-Serie von Vielschicht-Ferrit-Chip-Beads vereint kompakte Abmessungen von nur 0,6 x 0,3 x 0,3 mm³ mit hervorragenden elektrischen Eigenschaften. Die Serie MMZ0603-E ist derzeit mit hohen Impedanzen von 600 Ω oder 1000 Ω bei 100 MHz lieferbar. Bei 1 GHz liegen die Impedanzen sogar bei 1000 Ω beziehungsweise 1800 Ω.
Dank dieser sehr guten Impedanzwerte kann mit einem einzigen Bauelement eine höchst effiziente Rauschunterdrückung in einem sehr weiten Frequenzbereich realisiert werden. Die Vielschicht-Ferrit-Chip-Beads der Serie MMZ0603-E eignen sich daher sehr gut für die Rauschunterdrückung in kleinen mobilen Geräten wie Smartphones, die gleichzeitig auf mehreren Frequenzbändern arbeiten.
Der wichtigste Fortschritt für die Miniaturisierung von Ferrit-Chip-Beads gelang TDK mit seiner Fertigungstechnologie Gigaspira®, bei der durch eine rechtwinklig zu den Anschlusselektroden positionierte Mikro-Spulenwicklung die Streukapazitäten effizient unterdrückt werden. TDK erfüllt mit der hochleistungsfähigen Serie MMZ0603-E in Baugröße 0603, die rasant zur vorherrschenden Bauform für passive Bauelemente in Smartphones wird, bestens die Anforderungen des Marktes. Die Serienproduktion ist im Februar 2013 angelaufen.
Hauptanwendungsgebiete
- Mobile Geräte wie Smartphones, Tablet-PCs, Audio-Player und Digitalkameras
- Kompakte Geräte mit drahtloser Datenübertragung wie Bluetooth, WLAN, GPS, usw.
- Geräte zur Datenspeicherung wie HDDs
Haupteigenschaften und -vorteile
- Die geringen Abmessungen von 0,6 x 0,3 x 0,3 mm³ führen zu einer deutlichen Platzeinsparungen auf der Leiterplatte
- Hohe Impedanz über ein weiten Frequenzbereich mit einem einzigen Bauelement
Kenndaten
Typ | Impedanz bei 100 MHz [Ω] ±25% | Impedanz bei 1 GHz [Ω] ±40% | Gleichstrom- widerstand [Ω] max. | Nennstrom [mA] max. |
---|---|---|---|---|
MMZ0603S601E | 600 | 1000 | 1,60 | 150 |
MMZ0603S102E | 1000 | 1800 | 2,60 | 125 |
