EMV-Komponenten: Störgeräuschabsorber in Baugröße 1005 für getaktete Stromversorgungen

  • Effektive Unterdrückung von Störgeräuschen ohne Minderung des Wirkungsgrads

13. Dezember 2012

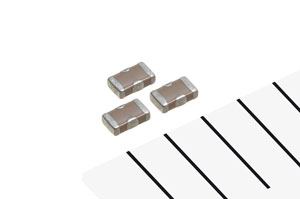

Die TDK Corporation präsentiert die neue YNA15-Serie von Störgeräuschabsorbern in der Gehäusegröße 1005 (IEC). Die Bauelemente wurden speziell zur Unterdrückung von Störgeräuschen entwickelt, die von getakteten Stromversorgungen verursacht werden können. Die neue YNA15-Serie hat eine Nennspannung von 25 V und eine Kapazität von 0,1 µF. Je nach Typ beträgt der ESR-Wert (äquivalenter Serienwiderstand) zwischen 50 mΩ und 1,0 Ω. Durch den Einsatz dieses Bauelements auf der Primärseite von getakteten Stromversorgungen lassen sich Störgeräusche und Spannungsschwingungen um 3,5 dB (bzw. um etwa ein Drittel) dämpfen, ohne dass sich hierdurch der Wirkungsgrad verringert. Darüber hinaus können mit der YNA15-Serie drei Bauelemente ersetzt werden: ein Widerstand und ein Kondensator in der Snubberbeschaltung sowie ein Entkopplungs-kondensator. Die Serienproduktion dieser Bauelemente hat im November 2012 begonnen.

Konstruktionsbedingt werden für getaktete Stromversorgungen unter bestimmten Voraus¬setzungen Keramik-Kondensatoren mit höheren ESR-Werten benötigt als sie Standard-MLCCs bieten. Aus diesem Grund und um Resonanzen und Rauschen deutlich zu dämpfen, hat TDK eine neue Struktur der Innenelektroden entwickelt. Diese ermöglicht es, ein breites Spektrum an ESR-Werten zu realisieren und so das Störgeräusch in dem relevanten Frequenzbereich wirksam zu unterdrücken.

In Smartphones und anderen kompakten mobilen Geräten steigt die Anzahl der Funktionen und damit der Stromverbrauch. Daher wird es immer wichtiger, das Design so zu optimieren, dass eine möglichst lange Akku- und Batterielaufzeit erreicht wird. Die Unterdrückung der Störgeräusche muss deshalb mit möglichst wenig Bauelementen erreicht werden und darf die Energieeffizienz des Geräts nicht verringern – Anforderungen, welche durch den Einsatz der neuen TDK YNA15 Störgeräuschabsorber erfüllt werden können.

Hauptanwendungsgebiete

  • Unterdrückung von Störgeräuschen getakteter Stromversorgungen.

Haupteigenschaften und -vorteile

  • Struktur der Innenelektroden ermöglicht ESR-Werte zwischen 50 mΩ und 1,0 Ω
  • Nennspannung 25 V

Kenndaten

TypAbmessungen [mm]Nennspannung [V]Kapazität [µF]ESR [mΩ]
YNA15 1,0 x 0,5 x 0,3 25 0,1 50 bis 1000
