Keramische Vielschichtkondensatoren: MLCCs in Baugröße 0603 ermöglichen hohe Bestückungsdichte
- Weltweit erstes* Design mit Anschlüssen an der Unterseite reduziert die Bestückungsfläche um 50 Prozent

6. Dezember 2012

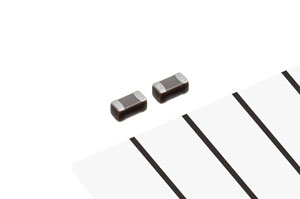

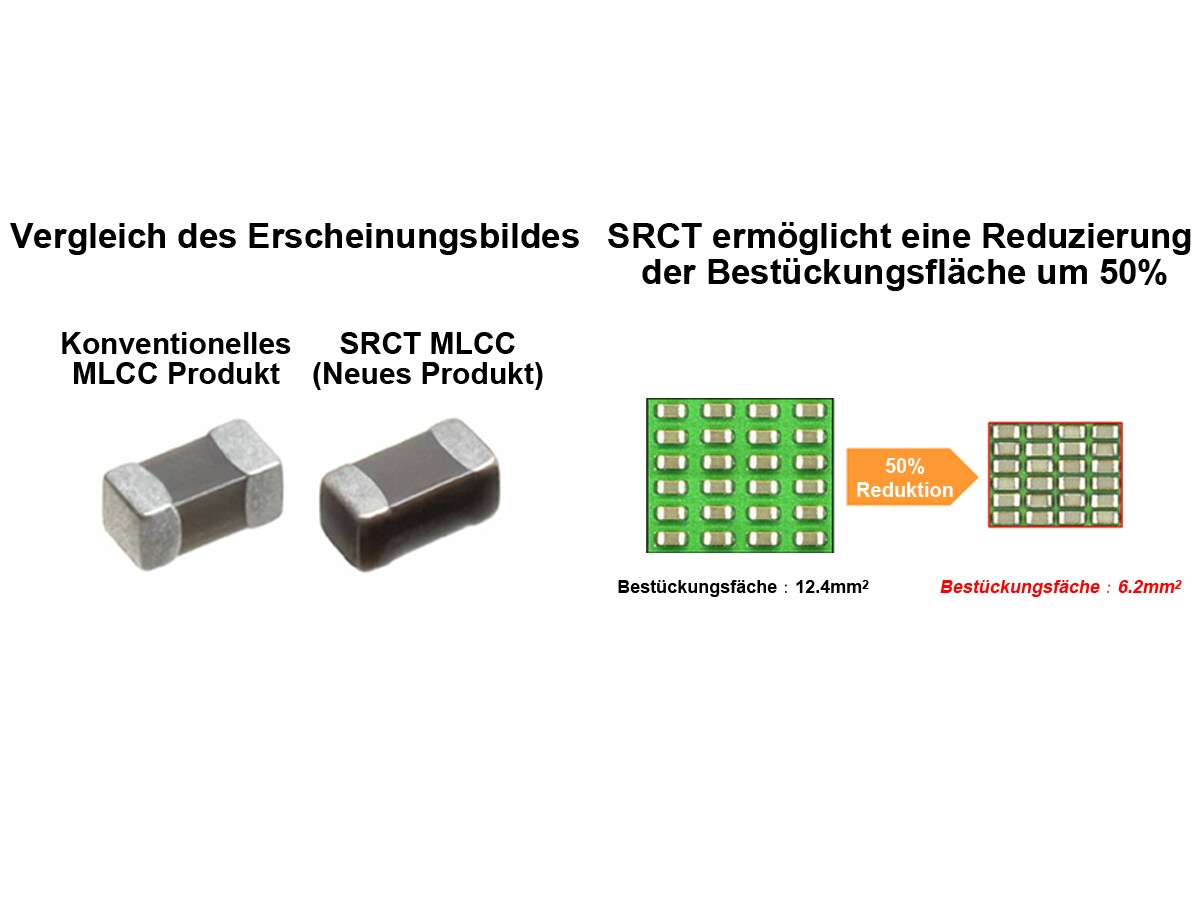

Die TDK Corporation präsentiert die CJA Baureihe von TDK SRCT-Kondensatoren in der Baugröße 0603 (EIA 0201). Im Vergleich zu bestehenden MLCCs gleicher Baugröße reduziert sich die Bestückungsfläche um 50 Prozent. Bei dem von TDK entwickelten Design mit Anschlüssen an der Unterseite verhindert eine Lötabdeckung die Benetzung der Stirn- und Seitenflächen der MLCCs mit Lot. Dadurch kann der Abstand zwischen bestückten Bauelementen auf 50 µm oder weniger reduziert werden, was eine hohe Bestückungsdichte erlaubt. Gleichzeitig wird das Risiko von Kurzschlüssen durch Kontakt mit dem Lot ausgeschlossen. Dank der um die Hälfte kleineren Bestückungsfläche lässt sich die Anzahl der Bauelemente auf einer vorgegebenen Leiterplattenfläche verdoppeln. Die Serienfertigung wird im April 2013 anlaufen.
Die neuen Kondensatoren sind für den Einsatz in kompakten mobilen Geräten wie Smartphones und für Entkopplungsanwendungen in kleinen Modulen geeignet. Die Kondensatoren sind für eine Nennspannung von 6,3 V ausgelegt und bieten Kapazitätswerte von 0,1 µF bis 1,0 µF.
Künftig werden auch MLCCs der Baugröße 0402 (EIA 01005) in der neuen Technologie gefertigt, um eine weitere Platzersparnis zu ermöglichen.
* Stand Dezember 2012, nach Untersuchungen von TDK
Glossar
- SRCT: Solder Resist Coated Termination – partiell mit Lötstopplack beschichtete Anschlüsse
- Lötabdeckung: Gießharz, der als isolierender Film zum Schutz von Leiterbahnmustern auf einer gedruckten Schaltung dient
Hauptanwendungsgebiete
- Entkopplung von Leitungen zur Spannungsversorgung von ICs für Smartphones und kleinen Modulen
Haupteigenschaften und -vorteile
- Bestückungsfläche verringert sich um 50 Prozent
- TDK Design mit Anschlüssen auf der Unterseite ermöglicht hohe Bestückungsdichte in Baugröße 0603
- Ein Bauelement der Größe 0603 kann auf einer Bestückungsfläche der Größe 0402 verwendet werden
- Höhere Kapazitätswerte möglich als bei Kondensatoren der Baugröße 0402
Kenndaten
Typ | Abmessungen [mm] | Nennspannung [V] | Kapazität [µF] | Temperatur Charakteristik |
---|---|---|---|---|
Serie CJA0603 | 0,6 x 0,3 x 0,3 | 6,3 | 0,1 bis 1,0 | X5R |
